Зачем использовать CAD-программы после 3D-сканирования

3D-сканирование создает точные цифровые модели объектов, но для большинства практических применений требуется дополнительная обработка в CAD-системах. Рассмотрим ключевые причины этого процесса.

1. Обработка и очистка данных сканирования

Основные задачи постобработки:

• Удаление артефактов и шумов сканирования
• Заполнение пропущенных участков и отверстий
• Оптимизация полигональной сетки
• Исправление геометрических искажений

2. Преобразование в параметрические модели

Преимущества CAD-моделей:

• Возможность редактирования размеров и параметров
• Создание точных геометрических примитивов
• Генерация чертежей с размерами
• Совместимость с системами автоматизированного проектирования

3. Подготовка к производству

Технологические требования:

• Добавление допусков и посадок
• Создание производственных чертежей
• Оптимизация для конкретных технологий изготовления
• Подготовка файлов для ЧПУ и 3D-печати

Типовой рабочий процесс

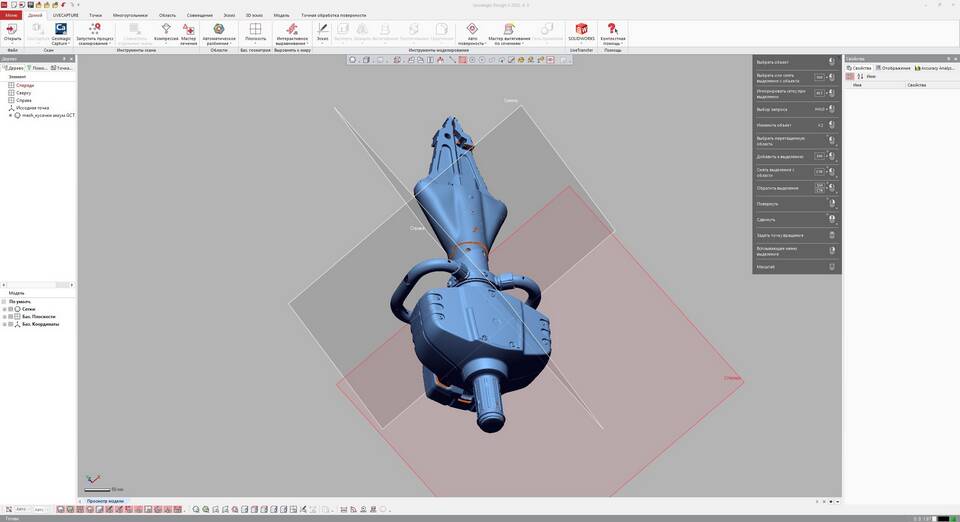

1. Импорт данных сканирования в CAD-систему
2. Анализ и очистка полигональной модели
3. Создание параметрической модели на основе скана
4. Внесение конструктивных изменений
5. Экспорт в требуемые производственные форматы

Сравнение форматов данных

Критерии выбора CAD-системы

• Совместимость с выходными форматами сканера
• Наличие специализированных инструментов реверс-инжиниринга
• Возможность работы с большими полигональными моделями
• Поддержка отраслевых стандартов проектирования
