После подготовки места и монтажа внутреннего блока сплит-системы, наступает ответственный этап установки наружного блока и соединения компонентов. Рассмотрим ключевые аспекты второй части монтажа.
Содержание
После подготовки места и монтажа внутреннего блока сплит-системы, наступает ответственный этап установки наружного блока и соединения компонентов. Рассмотрим ключевые аспекты второй части монтажа.

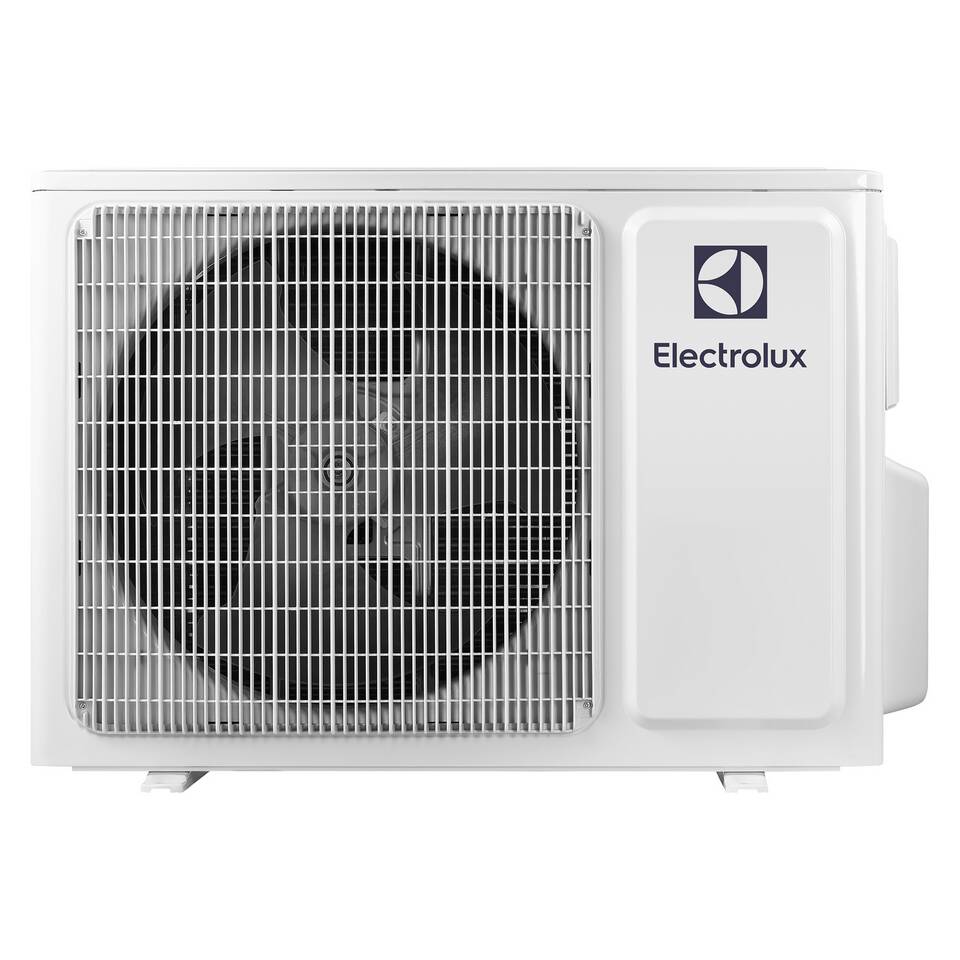

Установка наружного блока
| Этап | Описание |
| Выбор места | Прочная поверхность с вентиляцией |
| Крепление кронштейнов | Анкерные болты 10-12 мм |
| Фиксация блока | С зазором 10 см от стены |
Прокладка коммуникаций
Соединительные элементы
- Медные трубки (2 шт) с теплоизоляцией
- Дренажная трубка с уклоном 3-5°
- Кабель питания 3×1,5-2,5 мм²
- Сигнальный кабель управления
Порядок подключения
- Проложите трассу в гофре или кабель-канале
- Подключите электрические провода по схеме
- Соедините фреоновые трубки с предварительной развальцовкой
- Выведите дренаж в канализацию или на улицу
Вакуумирование системы
| Оборудование | Процедура |
| Вакуумный насос | Откачка воздуха 15-20 минут |
| Манометрический коллектор | Контроль давления |
| Течеискатель | Проверка герметичности |
Заправка фреоном
- Откройте вентили на наружном блоке
- Проверьте давление в системе
- Дозаправьте хладагент при необходимости
- Убедитесь в отсутствии утечек
Тестирование системы
Проверочные операции
- Включите питание на щитке
- Запустите тестовый режим с пульта
- Проверьте работу всех функций
- Убедитесь в правильном отводе конденсата
- Проконтролируйте уровень шума
Важные нюансы
- Минимальная длина трассы - 3 метра
- Обязательное заземление оборудования
- Рекомендуемый перепад высот - до 5 метров
- Требуемый запас хладагента - 15-20 грамм на метр трассы
Качественное выполнение второй части монтажа сплит-системы гарантирует надежную работу оборудования и соблюдение заводских характеристик. При отсутствии специального инструмента и навыков рекомендуется обратиться к профессиональным установщикам.
